INTRODUCCIÓN  A LA INFORMÁTICA BÁSICA

PLACA BASE: COMPONENTES Y FUNCIONES

La placa base es la placa sobre la que se conectan todos los demás elementos que conforman nuestro ordenador, y por lo tanto se trata de un elemento fundamental.

Es un componente se que encuentra en continua evolución, y poco tiene que ver una placa base actual, como la que podemos ver en la imagen superior, para Pentium 4, y la que podemos ver en la imagen inferior, para Pentium III, aunque muchos elementos se mantienen.

MAINBOARD

La placa base está formada por una serie de elementos que veremos a continuación:

 1.-BASE:La base propiamente dicha es una plancha de material sintético en la que están incrustados los circuitos en varias capas y a la que se conectan los demás elementos que forman la placa base.

2.-PARTE ELÉCTRICA: Es una parte muy importante de la placa base, y de la calidad de sus elementos va a depender en gran medida la vida de nuestro ordenador.

3.-BIOS:Se conoce como la BIOS al módulo de memoria tipo ROM (Read Only Memory – Memoria de solo lectura), que actualmente suele ser una EEPROM o una FLASH, en el que está grabado el BIOS, que es un software muy básico de comunicación de bajo nivel, normalmente programado en lenguaje ensamblador (es como el firmware de la placa base).

4.-CHIPSET: Si definimos el microprocesador como el cerebro de un ordenador, el chipset es su corazón. Es el conjunto de chips encargados de controlar las funciones de la placa base, así como de interconectar los demás elementos de la misma.

- Northbridge:

- Southbridge:

Es el encargado de conectar y controlar los dispositivos de Entrada/Salida, tales como los slot PCI, teclado, ratón, discos duros, lectores de DVD, lectores de tarjetas, puertos USB, etc. Se conecta con el microprocesador a través de NorthBridge.

5.-Memoria Caché:

Es una memoria tipo L2, ultrarrápida, en la que se almacenan los comandos mas usados por el procesador, con el fin de agilizar el acceso a estos. Las placas base actuales no suelen llevar memoria caché, ya que ésta está integrada en los propios procesadores, sistema por el que trabaja de una forma más rápida y eficiente.

CKET:6.-SLOT Y SO:

Socket:

                Es el slot donde se inserta el microprocesador. Dependiendo de para qué procesador esté diseñada la placa base, estos slot son de los siguientes tipos:

- Socket LGA 775:

- Socket AM2:

Otros socket, como el 478 de Intel o el 754 de AMD están ya descatalogados, aunque hay fabricantes de placas base, como Asrock, que aun fabrican algunas placas para procesadores que utilizan estos tipos de sockets.

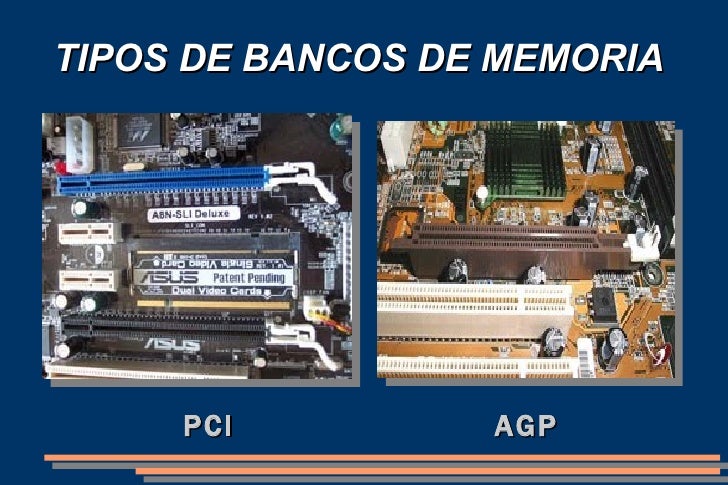

7.-Bancos de memoria:

Son los bancos donde van insertados los módulos de memoria. Su número varía entre 2 y 6 bancos y pueden ser del tipo DDR, de 184 contactos o DDR2, de 240 contactos. Ya se están vendiendo placas base con bancos para memorias DDR3, también de 240 contactos, pero incompatibles con los bancos para DDR2.

8.-Slot de expansión (Video):

Son los utilizados para colocar placas de expansión. Pueden ser de varios tipos.

AGP

Ya en desuso. Con una tasa de transferencia de hasta 2 Gbps (8x) y 533 Mhz, ha sido hasta ahora el estándar para la comunicación de las tarjetas gráficas con el NorthBridge.

PCIe

Que es el estándar actual de comunicación con las tarjetas gráficas. Con una tasa de transferencia de 4 Gbps en cada dirección y 2128 Mhz en su versión 16x, que es la empleada para este desempeño.

9.-Slot de expansión de tarjetas:

Los slot de expansión para tarjetas pueden ser de tres tipos diferentes:

- Slot PCI

Los PCI (Periferical Componet Interconect) usados en la actualidad son los PCI 3.0, con una tasa de transferencia de 503 Mbps a 66 Mhz y soporte de 5v. Su número varia, dependiendo del tipo de placa, normalmente entre 5 slot (ATX) y 2 slot (Mini ATX).

- PCIe

Estándar que poco a poco se va imponiendo, con una tasa de transferencia de 250 Mbs por canal, con un máximo actual de 16 canales (utilizadas para VGA). Suelen tener 1 ó 2 slot de este tipo, lo que no quiere decir que todas las placas base que traen dos slot PCIe 16x sirvan para SLI o CroosFire (la placa base debe ser específica`para estos sistemas.

10.-CONECTORES INTERNOS:

SATA
